단일 네트워크 구성시 기본적인 구성도 입니다.
이 구성도는 기본적으로 인터넷 선이 Cat 5e 규격 이라고 가정하고 이야기 하겠습니다.
또한 일부 구성은 전화선도 랜선으로 연결이 가능한다는 가정하게 구성도를 그렸습니다.
1. 처음 아파트 구성입니다. 일부 구성이 조금 틀릴수가 있지만 대부분 이렇 형식으로 되어 있습니다.

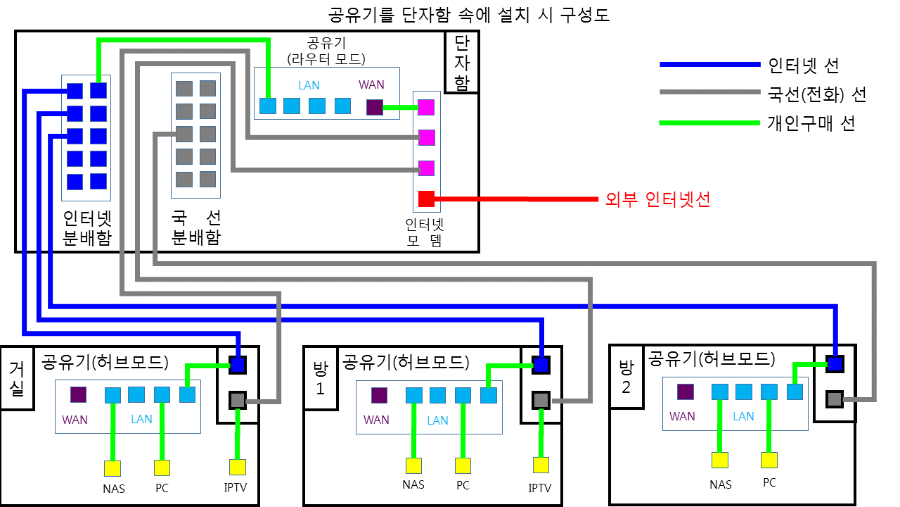

2. 공유기를 단자함 속에 설치 시 기본적인 구성도 입니다.
- 기가로 구성시 이중 하나라도 100메가 있으면 그부분 이하나 100메가 이하로 통신시 모두 100메가로 구성이 됩니다.
(예를들어 인터넷 분배함이 100메가 이면 내부네트워크는 모두 100메가 입니다. 이경우 인터넷 분배함 대신 단자함 공유기쪽 LAN에 물리거나, 1기가 허브를 사용해서 거기에 물리면 기가로 구성이 됩니다.)
- 공유기를 단자함속에 넣으면 국선을 이용하지 않고 내부 네트워크를 구성할수 있습니다.(이 경우 단자함에 전원이나 공간이 여유가 있을 경우 입니다.)
- 밑에 거실이나 방에서 공유기를 라우터 모드로 사용도 가능합니다.(이렇게 사용하는경우는 극히 드물겠지만요)
- 허브모드의 공유기는 일반 허브로 사용해도 무방합니다.
- IPTV는 국선에 연결하는게 관리하기 편합니다.
3. 공유기를 거실이나 방에 설치 시 기본적인 구성도 입니다.
- 이경우 국선이 랜선이 지원을 해야하고 기가까지 할려면 국선쪽 랜선도 Cat 5e 규격이어야합니다.
- 공유기(라우터모드)쪽의 벽에 있는 국선에 전화를 사용 안한다는 가정입니다.
- 공유기(라우터모드)를 제외한 다른 공유기를 라우터 모드로 사용도 가능합니다.(이렇게 사용하는경우는 극히 드물겠지만요)
- 이 경우도 100메가쪽 구성이 있으면 그구성 밑으로는 다 100메가 입니다.
- 허브모드의 공유기는 일반허브로 사용해도됩니다.
- IPTV는 국선에 연결하는게 관리하기 편합니다.
- 이 경우는 극히 드물겠지만 라우터모드 공유기쪽의 벽면에 데이터 선이 2개가 있는 경우도 있습니다. 이 경우 라우터 공유기의 WAN을 전화선쪽에 연결을 안해도 됩니다.
|
